Swin Transformer解读⚓︎

[Swin-T] Swin Transformer: Hierarchical Vision Transformer using Shifted Windows
Ze Liu, Yutong Lin, Yue Cao, Han Hu, Yixuan Wei, Zheng Zhang, Stephen Lin, Baining Guo.
ICCV 2021. [paper] [code]
解读者：沈豪，复旦大学博士，Datawhale成员

前言⚓︎

《Swin Transformer: Hierarchical Vision Transformer using Shifted Windows》作为2021 ICCV最佳论文，屠榜了各大CV任务，性能优于DeiT、ViT和EfficientNet等主干网络，已经替代经典的CNN架构，成为了计算机视觉领域通用的backbone。它基于了ViT模型的思想，创新性的引入了滑动窗口机制，让模型能够学习到跨窗口的信息，同时也。同时通过下采样层，使得模型能够处理超分辨率的图片，节省计算量以及能够关注全局和局部的信息。而本文将从原理和代码角度详细解析Swin Transformer的架构。

目前将 Transformer 从自然语言处理领域应用到计算机视觉领域主要有两大挑战：

视觉实体的方差较大，例如同一个物体，拍摄角度不同，转化为二进制后的图片就会具有很大的差异。同时在不同场景下视觉 Transformer 性能未必很好。
图像分辨率高，像素点多，如果采用ViT模型，自注意力的计算量会与像素的平方成正比。

针对上述两个问题，论文中提出了一种基于滑动窗口机制，具有层级设计（下采样层） 的 Swin Transformer。

其中滑窗操作包括不重叠的 local window，和重叠的 cross-window。将注意力计算限制在一个窗口（window size固定）中，一方面能引入 CNN 卷积操作的局部性，另一方面能大幅度节省计算量，它只和窗口数量成线性关系。通过下采样的层级设计，能够逐渐增大感受野，从而使得注意力机制也能够注意到全局的特征。

Swin-T&ViT

在论文的最后，作者也通过大量的实验证明Swin Transformer相较于以前的SOTA模型均有提高，尤其是在ADE20K数据和COCO数据集上的表现。也证明了Swin Transformer可以作为一种通用骨干网络被使用。

模型结构⚓︎

Architecture

整个模型采取层次化的设计，一共包含 4 个 Stage，除第一个 stage 外，每个 stage 都会先通过 Patch Merging 层缩小输入特征图的分辨率，进行下采样操作，像 CNN 一样逐层扩大感受野，以便获取到全局的信息。

以论文的角度：

在输入开始的时候，做了一个Patch Partition，即ViT中Patch Embedding操作，通过 Patch_size 为4的卷积层将图片切成一个个 Patch ，并嵌入到Embedding，将 embedding_size 转变为48（可以将 CV 中图片的通道数理解为NLP中token的词嵌入长度）。
随后在第一个Stage中，通过Linear Embedding调整通道数为C。
在每个 Stage 里（除第一个 Stage ），均由Patch Merging和多个Swin Transformer Block组成。
其中Patch Merging模块主要在每个 Stage 一开始降低图片分辨率，进行下采样的操作。
而Swin Transformer Block具体结构如右图所示，主要是LayerNorm，Window Attention ，Shifted Window Attention和MLP组成。

从代码的角度：

在微软亚洲研究院提供的代码中，是将Patch Merging作为每个 Stage 最后结束的操作，输入先进行Swin Transformer Block操作，再下采样。而最后一个 Stage 不需要进行下采样操作，之间通过后续的全连接层与 target label 计算损失。

code_Architecture

# window_size=7
# input_batch_image.shape=[128,3,224,224]
class SwinTransformer(nn.Module):
    def __init__(...):
        super().__init__()
        ...
        # absolute position embedding
        if self.ape:
            self.absolute_pos_embed = nn.Parameter(torch.zeros(1, num_patches, embed_dim))

        self.pos_drop = nn.Dropout(p=drop_rate)

        # build layers
        self.layers = nn.ModuleList()
        for i_layer in range(self.num_layers):
            layer = BasicLayer(...)
            self.layers.append(layer)

        self.norm = norm_layer(self.num_features)
        self.avgpool = nn.AdaptiveAvgPool1d(1)
        self.head = nn.Linear(self.num_features, num_classes) if num_classes > 0 else nn.Identity()

    def forward_features(self, x):
        x = self.patch_embed(x) # Patch Partition
        if self.ape:
            x = x + self.absolute_pos_embed
        x = self.pos_drop(x)

        for layer in self.layers:
            x = layer(x)

        x = self.norm(x)  # Batch_size Windows_num Channels
        x = self.avgpool(x.transpose(1, 2))  # Batch_size Channels 1
        x = torch.flatten(x, 1)
        return x

    def forward(self, x):
        x = self.forward_features(x)
        x = self.head(x) # self.head => Linear(in=Channels,out=Classification_num)
        return x

其中有几个地方处理方法与 ViT 不同：

ViT 在输入会给 embedding 进行位置编码。而 Swin-T 这里则是作为一个可选项（self.ape），Swin-T 是在计算 Attention 的时候做了一个相对位置编码，我认为这是这篇论文设计最巧妙的地方。
ViT 会单独加上一个可学习参数，作为分类的 token。而 Swin-T 则是直接做平均（avgpool），输出分类，有点类似 CNN 最后的全局平均池化层。

Patch Embedding⚓︎

在输入进 Block 前，我们需要将图片切成一个个 patch，然后嵌入向量。

具体做法是对原始图片裁成一个个 window_size * window_size 的窗口大小，然后进行嵌入。

这里可以通过二维卷积层，将 stride，kernel_size 设置为 window_size 大小。设定输出通道来确定嵌入向量的大小。最后将 H,W 维度展开，并移动到第一维度。

论文中输出通道设置为48，但是代码中为96，以下我们均以代码为准。

Batch_size=128

Patch_embedding

import torch
import torch.nn as nn

class PatchEmbed(nn.Module):
    def __init__(self, img_size=224, patch_size=4, in_chans=3, embed_dim=96, norm_layer=None):
        super().__init__()
        img_size = to_2tuple(img_size) # -> (img_size, img_size)
        patch_size = to_2tuple(patch_size) # -> (patch_size, patch_size)
        patches_resolution = [img_size[0] // patch_size[0], img_size[1] // patch_size[1]]
        self.img_size = img_size
        self.patch_size = patch_size
        self.patches_resolution = patches_resolution
        self.num_patches = patches_resolution[0] * patches_resolution[1]

        self.in_chans = in_chans
        self.embed_dim = embed_dim

        self.proj = nn.Conv2d(in_chans, embed_dim, kernel_size=patch_size, stride=patch_size)
        if norm_layer is not None:
            self.norm = norm_layer(embed_dim)
        else:
            self.norm = None

    def forward(self, x):
        # 假设采取默认参数，论文中embedding_size是96，但是代码中为48.我们以代码为准
        x = self.proj(x) # 出来的是(N, 96, 224/4, 224/4)
        x = torch.flatten(x, 2) # 把HW维展开，(N, 96, 56*56)
        x = torch.transpose(x, 1, 2)  # 把通道维放到最后 (N, 56*56, 96)
        if self.norm is not None:
            x = self.norm(x)
        return x

Patch Merging⚓︎

该模块的作用是在每个 Stage 开始前做降采样，用于缩小分辨率，调整通道数进而形成层次化的设计，同时也能节省一定运算量。

在 CNN 中，则是在每个 Stage 开始前用stride=2的卷积/池化层来降低分辨率。

每次降采样是两倍，因此在行方向和列方向上，间隔 2 选取元素。

然后拼接在一起作为一整个张量，最后展开。此时通道维度会变成原先的 4 倍（因为 H,W 各缩小 2 倍），此时再通过一个全连接层再调整通道维度为原来的两倍。

下面是一个示意图（输入张量 N=1, H=W=8, C=1，不包含最后的全连接层调整）

Patch_Merging

Patch_Merging_dim

class PatchMerging(nn.Module):
    def __init__(self, input_resolution, dim, norm_layer=nn.LayerNorm):
        super().__init__()
        self.input_resolution = input_resolution
        self.dim = dim
        self.reduction = nn.Linear(4 * dim, 2 * dim, bias=False)
        self.norm = norm_layer(4 * dim)

    def forward(self, x):
        """
        x: B, H*W, C
        """
        H, W = self.input_resolution
        B, L, C = x.shape
        assert L == H * W, "input feature has wrong size"
        assert H % 2 == 0 and W % 2 == 0, f"x size ({H}*{W}) are not even."

        x = x.view(B, H, W, C)

        x0 = x[:, 0::2, 0::2, :]  # B H/2 W/2 C
        x1 = x[:, 1::2, 0::2, :]  # B H/2 W/2 C
        x2 = x[:, 0::2, 1::2, :]  # B H/2 W/2 C
        x3 = x[:, 1::2, 1::2, :]  # B H/2 W/2 C
        x = torch.cat([x0, x1, x2, x3], -1)  # B H/2 W/2 4*C
        x = x.view(B, -1, 4 * C)  # B H/2*W/2 4*C

        x = self.norm(x)
        x = self.reduction(x)

        return x

Window Partition/Reverse⚓︎

window partition函数是用于对张量划分窗口，指定窗口大小。将原本的张量从 N H W C, 划分成 num_windows*B, window_size, window_size, C，其中 num_windows = H*W / window_size*window_size，即窗口的个数。而window reverse函数则是对应的逆过程。这两个函数会在后面的Window Attention用到。

Window_Partition_Reverse

def window_partition(x, window_size):
    B, H, W, C = x.shape
    x = x.view(B, H // window_size, window_size, W // window_size, window_size, C)
    windows = x.permute(0, 1, 3, 2, 4, 5).contiguous().view(-1, window_size, window_size, C)
    return windows

def window_reverse(windows, window_size, H, W):
    B = int(windows.shape[0] / (H * W / window_size / window_size))
    x = windows.view(B, H // window_size, W // window_size, window_size, window_size, -1)
    x = x.permute(0, 1, 3, 2, 4, 5).contiguous().view(B, H, W, -1)
    return x

Window Attention⚓︎

传统的 Transformer 都是基于全局来计算注意力的，因此计算复杂度十分高。而 Swin Transformer 则将注意力的计算限制在每个窗口内，进而减少了计算量。我们先简单看下公式

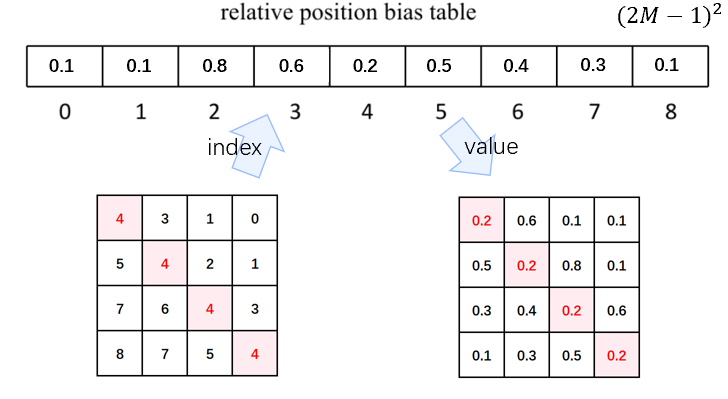

$$ Attention(Q,K,V)=Softmax(\frac{{QK}^T}{\sqrt d}+B)V $$ 主要区别是在原始计算 Attention 的公式中的 Q,K 时加入了相对位置编码。

Swin-T_block

class WindowAttention(nn.Module):
    r""" Window based multi-head self attention (W-MSA) module with relative position bias.
    It supports both of shifted and non-shifted window.

    Args:
        dim (int): Number of input channels.
        window_size (tuple[int]): The height and width of the window.
        num_heads (int): Number of attention heads.
        qkv_bias (bool, optional):  If True, add a learnable bias to query, key, value. Default: True
        qk_scale (float | None, optional): Override default qk scale of head_dim ** -0.5 if set
        attn_drop (float, optional): Dropout ratio of attention weight. Default: 0.0
        proj_drop (float, optional): Dropout ratio of output. Default: 0.0
    """

    def __init__(self, dim, window_size, num_heads, qkv_bias=True, qk_scale=None, attn_drop=0., proj_drop=0.):

        super().__init__()
        self.dim = dim
        self.window_size = window_size  # Wh, Ww
        self.num_heads = num_heads # nH
        head_dim = dim // num_heads # 每个注意力头对应的通道数
        self.scale = qk_scale or head_dim ** -0.5

        # define a parameter table of relative position bias
        self.relative_position_bias_table = nn.Parameter(
            torch.zeros((2 * window_size[0] - 1) * (2 * window_size[1] - 1), num_heads))  # 设置一个形状为（2*(Wh-1) * 2*(Ww-1), nH）的可学习变量，用于后续的位置编码

        self.qkv = nn.Linear(dim, dim * 3, bias=qkv_bias)
        self.attn_drop = nn.Dropout(attn_drop)
        self.proj = nn.Linear(dim, dim)
        self.proj_drop = nn.Dropout(proj_drop)

        trunc_normal_(self.relative_position_bias_table, std=.02)
        self.softmax = nn.Softmax(dim=-1)

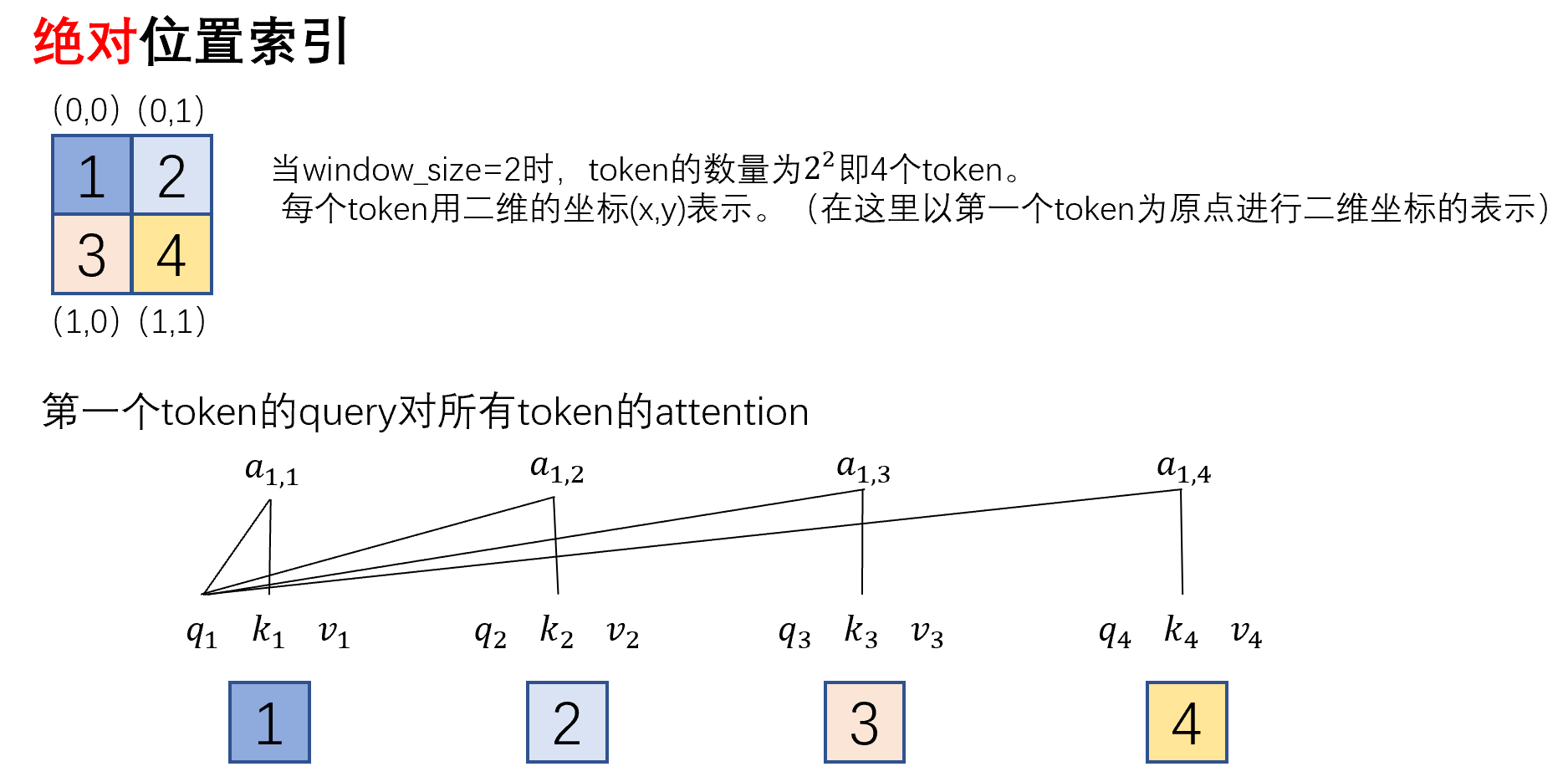

        # 相关位置编码...

Shifted Window Attention⚓︎

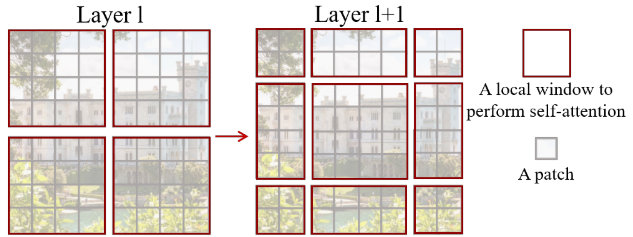

前面的 Window Attention 是在每个窗口下计算注意力的，为了更好的和其他 window 进行信息交互，Swin Transformer 还引入了 shifted window 操作。

Shifted_Window

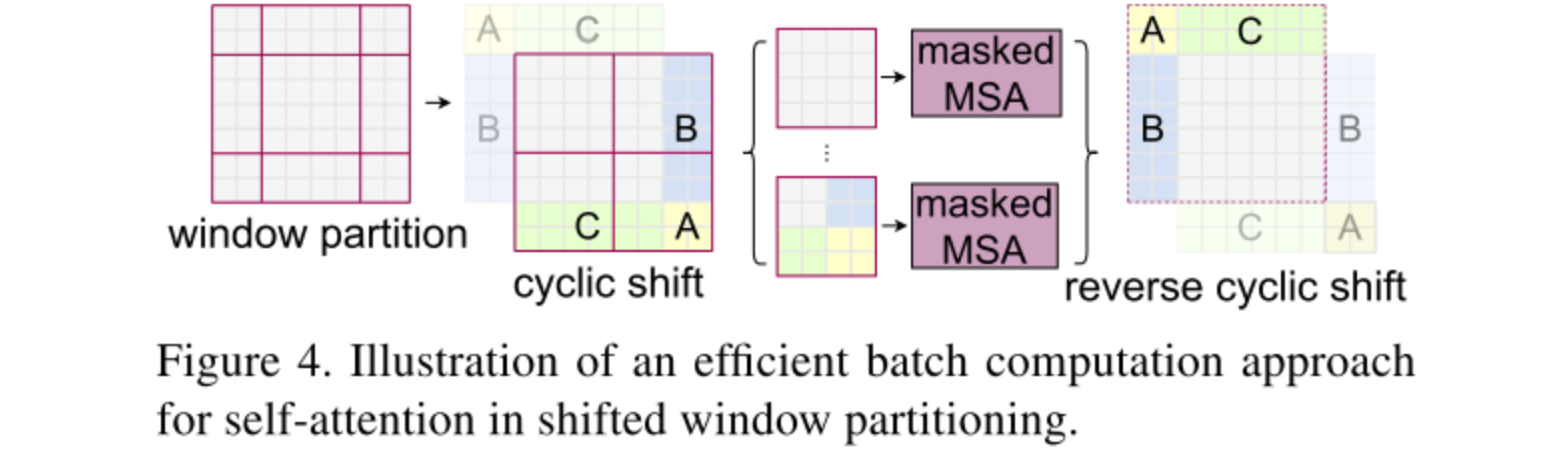

左边是没有重叠的 Window Attention，而右边则是将窗口进行移位的 Shift Window Attention。可以看到移位后的窗口包含了原本相邻窗口的元素。但这也引入了一个新问题，即 window 的个数翻倍了，由原本四个窗口变成了 9 个窗口。在实际代码里，我们是通过对特征图移位，并给 Attention 设置 mask 来间接实现的。能在保持原有的 window 个数下，最后的计算结果等价。

W-MSA

特征图移位操作⚓︎

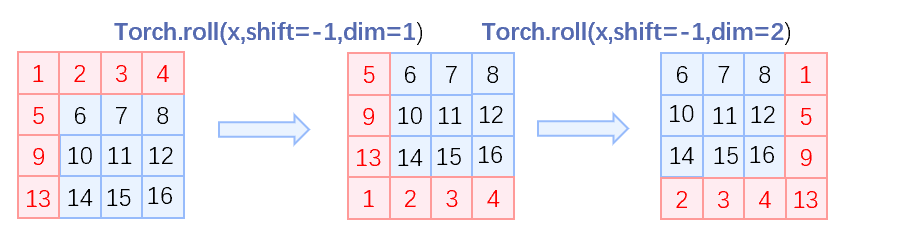

代码里对特征图移位是通过torch.roll来实现的，下面是示意图

torch_roll

如果需要reverse cyclic shift的话只需把参数shifts设置为对应的正数值。

Attention Mask⚓︎

这是 Swin Transformer 的精华，通过设置合理的 mask，让Shifted Window Attention在与Window Attention相同的窗口个数下，达到等价的计算结果。

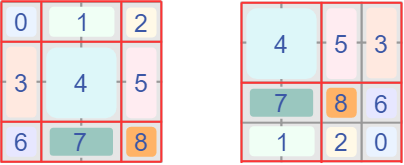

首先我们对 Shift Window 后的每个窗口都给上 index，并且做一个roll操作（window_size=2, shift_size=1）

Shift window index

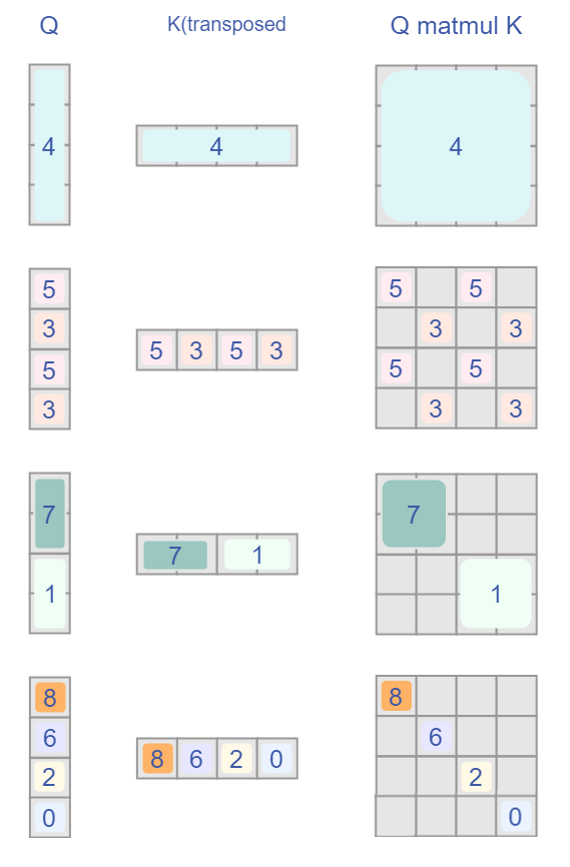

我们希望在计算 Attention 的时候，让具有相同 index QK 进行计算，而忽略不同 index QK 计算结果。最后正确的结果如下图所示

Mask

而要想在原始四个窗口下得到正确的结果，我们就必须给 Attention 的结果加入一个 mask（如上图最右边所示）相关代码如下：

if self.shift_size > 0:
    # calculate attention mask for SW-MSA
    H, W = self.input_resolution
    img_mask = torch.zeros((1, H, W, 1))  # 1 H W 1
    h_slices = (slice(0, -self.window_size),
                slice(-self.window_size, -self.shift_size),
                slice(-self.shift_size, None))
    w_slices = (slice(0, -self.window_size),
                slice(-self.window_size, -self.shift_size),
                slice(-self.shift_size, None))
    cnt = 0
    for h in h_slices:
        for w in w_slices:
            img_mask[:, h, w, :] = cnt
            cnt += 1

    mask_windows = window_partition(img_mask, self.window_size)  # nW, window_size, window_size, 1
    mask_windows = mask_windows.view(-1, self.window_size * self.window_size)
    attn_mask = mask_windows.unsqueeze(1) - mask_windows.unsqueeze(2)
    attn_mask = attn_mask.masked_fill(attn_mask != 0, float(-100.0)).masked_fill(attn_mask == 0, float(0.0))
else:
    attn_mask = None

以上图的设置，我们用这段代码会得到这样的一个 mask

tensor([[[[[   0.,    0.,    0.,    0.],
           [   0.,    0.,    0.,    0.],
           [   0.,    0.,    0.,    0.],
           [   0.,    0.,    0.,    0.]]],


         [[[   0., -100.,    0., -100.],
           [-100.,    0., -100.,    0.],
           [   0., -100.,    0., -100.],
           [-100.,    0., -100.,    0.]]],


         [[[   0.,    0., -100., -100.],
           [   0.,    0., -100., -100.],
           [-100., -100.,    0.,    0.],
           [-100., -100.,    0.,    0.]]],


         [[[   0., -100., -100., -100.],
           [-100.,    0., -100., -100.],
           [-100., -100.,    0., -100.],
           [-100., -100., -100.,    0.]]]]])

在之前的 window attention 模块的前向代码里，包含这么一段

if mask is not None:
    nW = mask.shape[0] # 一张图被分为多少个windows eg:[4,49,49]
    attn = attn.view(B_ // nW, nW, self.num_heads, N, N) + mask.unsqueeze(1).unsqueeze(0) # torch.Size([128, 4, 12, 49, 49]) torch.Size([1, 4, 1, 49, 49])
    attn = attn.view(-1, self.num_heads, N, N)
    attn = self.softmax(attn)
else:
    attn = self.softmax(attn)

将 mask 加到 attention 的计算结果，并进行 softmax。mask 的值设置为 - 100，softmax 后就会忽略掉对应的值。关于Mask，我们发现在官方代码库中的issue38也进行了讨论:-->The Question about the mask of window attention #38

W-MSA和MSA的复杂度对比⚓︎

在原论文中，作者提出的基于滑动窗口操作的 W-MSA 能大幅度减少计算量。那么两者的计算量和算法复杂度大概是如何的呢，论文中给出了一下两个公式进行对比。 $$ \begin{aligned} &\Omega(M S A)=4 h w C^{2}+2(h w)^{2} C \ &\Omega(W-M S A)=4 h w C^{2}+2 M^{2} h w C \end{aligned} $$

h：feature map的高度
w：feature map的宽度
C：feature map的通道数（也可以称为embedding size的大小）
M：window_size的大小

MSA模块的计算量⚓︎

首先对于feature map中每一个token（一共有 $hw$ 个token，通道数为C），记作$X^{h w \times C}$，需要通过三次线性变换 $W_q,W_k,W_v$ ，产生对应的q,k,v向量，记作 $Q^{h w \times C},K^{h w \times C},V^{h w \times C}$ （通道数为C）。 $$ X^{h w \times C} \cdot W_{q}^{C \times C}=Q^{h w \times C} \ X^{h w \times C} \cdot W_{k}^{C \times C}=K^{h w \times C} \ X^{h w \times C} \cdot W_{v}^{C \times C}=V^{h w \times C} \ $$ 根据矩阵运算的计算量公式可以得到运算量为 $3hwC \times C$ ，即为 $3hwC^2$ 。 $$ Q^{h w \times C} \cdot K^T=A^{h w \times hw} \ \Lambda^{h w \times h w}=Softmax(\frac{A^{h w \times hw}}{\sqrt(d)}+B) \ \Lambda^{h w \times h w} \cdot V^{h w \times C}=Y^{h w \times C} $$ 忽略除以$\sqrt d$ 以及softmax的计算量，根据根据矩阵运算的计算量公式可得 $hwC \times hw + hw^2 \times C$ ，即为 $2(hw^2)C$ 。 $$ Y^{h w \times C} \cdot W_O^{C \times C}=O^{h w \times C} $$ 最终再通过一个Linear层输出，计算量为 $hwC^2$ 。因此整体的计算量为 $4 h w C^{2}+2(h w)^{2} C$ 。

W-MSA模块的计算量⚓︎

对于W-MSA模块，首先会将feature map根据window_size分成 $\frac{hw}{M^2}$ 的窗口，每个窗口的宽高均为$M$，然后在每个窗口进行MSA的运算。因此，可以利用上面MSA的计算量公式，将 $h=M，w=M$ 带入，可以得到一个窗口的计算量为 $4 M^2 C^{2}+2M^{4} C$ 。

又因为有 $\frac{hw}{M^2}$ 个窗口，则： $$ \frac{hw}{M^2} \times\left(4M^2 C^2+2M^{4} C\right)=4 h w C^{2}+2 M^{2} h w C $$ 假设feature map的$h=w=112，M=7，C=128$，采用W-MSA模块会比MSA模块节省约40124743680 FLOPs： $$ 2(h w)^{2} C-2 M^{2} h w C=2 \times 112^{4} \times 128-2 \times 7^{2} \times 112^{2} \times 128=40124743680 $$

整体流程图⚓︎

Swin-T

Network

Hyper_parameters
