1 概述¶

训练过程的可视化在深度学习模型训练中扮演着重要的角色。谷歌为Tensorflow打造可视化工具Tensorboard，而Facebook为PyTorch开发了一款可视化工具，名为Visdom。Visdom十分轻量级，却支持非常丰富的功能，能胜任绝大多数的科学运算可视化任务，其可视化结果如下图所示。

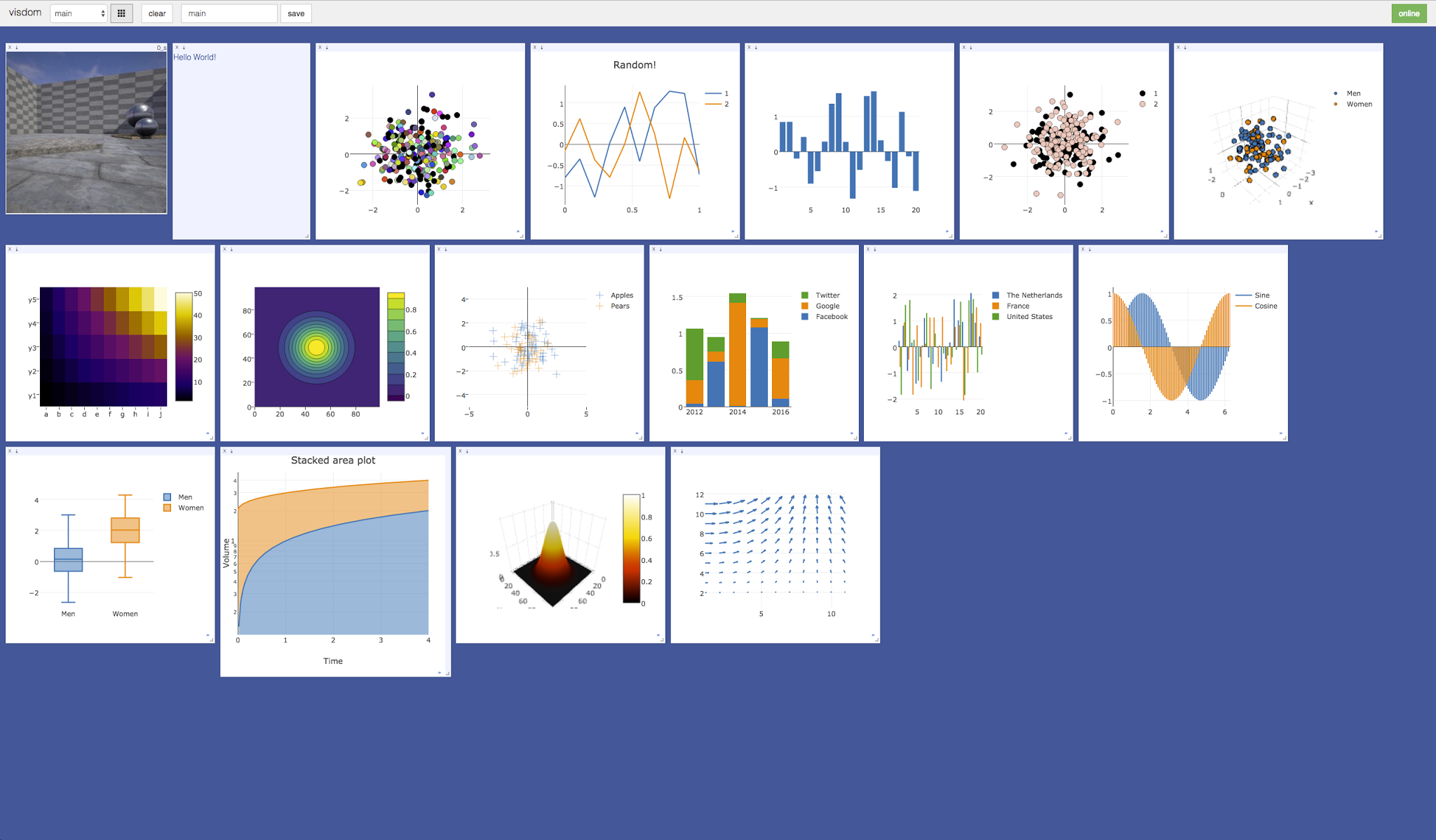

我们可以看到Visdom可以帮助我们展示数据的分布，模型的训练、模型结构、参数分布等，这些对于我们在debug中查找问题来源非常重要。更多的介绍我们可以参考下方的两个链接：

• Visdom Github链接：Github
• Visdom 官方网站：官网

经过本节课的学习，你将收获：

• 如何安装和使用Visdom
• 了解Visdom基本知识
• 使用Visdom进行绘图操作
• 利用Visdom可视化训练过程

准备好了吗？按照以下步骤开始吧！

2 安装和使用Visdom¶

我们可以通过该pip命令来安装visdom pip install visdom

安装后，我们该如何启动Visdom呢？

可以通过下方命令来启动，第一次启动时会下载一些相关文件。初次启动后最好在终端重新输入一次指令看看能否正常启动。

python -m visdom.server  # 或直接输入 visdom
nohup python -m visdom.server &  # 还可以使用该命令将服务放到后台运行

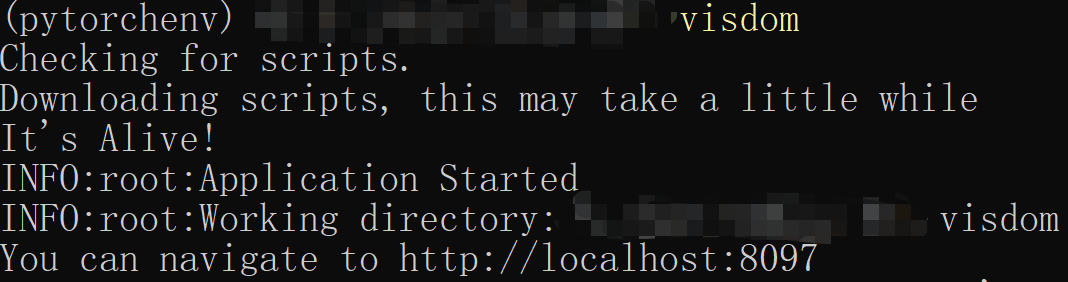

如果能正常启动，终端将会显示如下信息：

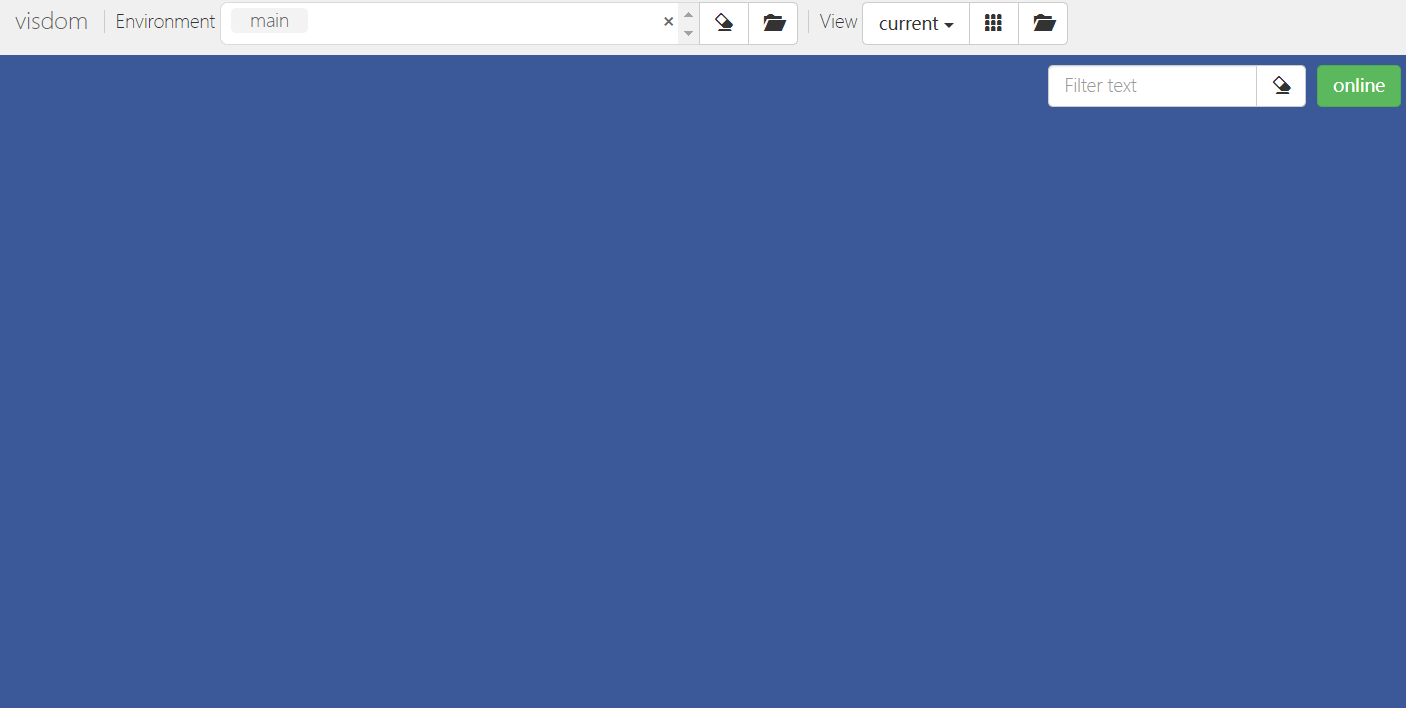

复制http://localhost:8097到浏览器后，发现此时的界面并没有显示任何信息，如下图所示。

没关系，在随后的内容中，我们将学习如何使用多个Panes（窗格）来填充它，并且这些窗格可以进行缩放、移动、删除等操作。

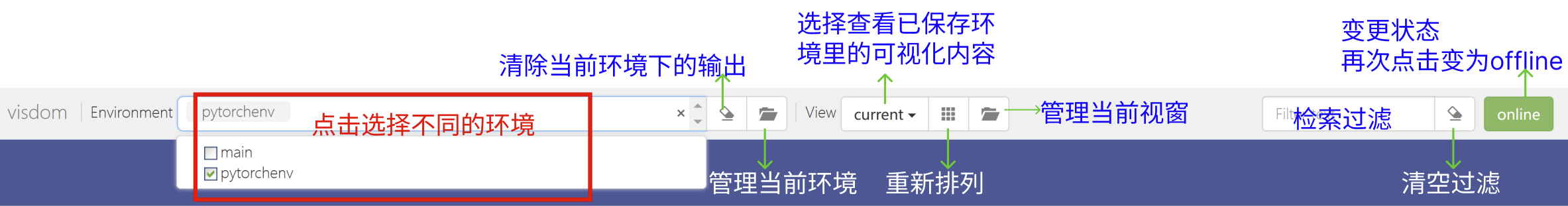

顶部的按钮含义如下图所示：

• 注意clear操作需双击。
• 在状态为“offline”时，无法保存/删除/清空环境。只能进行过滤筛选操作。

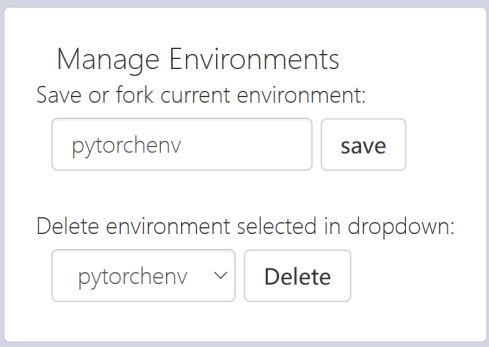

• 点击管理（外观为文件夹的icon）按钮后，弹出以下页面，可保存或删除当前环境的视图内容。

3 Visdom基本知识¶

Visdom可以创建，共享多种数据形式的可视化，包括数值，图像，文本和视频，支持PyTorch，Numpy等接口。Visdom中主要有以下几个重要概念。

3.1 env（环境）¶

Environment 对可视化的区域进行分区，这样使得不同环境的可视化结果相互隔离，互不影响，在使用时如果不指定特定的env，默认将会使用main默认环境.

我们可以通过编程或UI创建新的env。不同用户、不同程序一般使用不同env。

这样做可以让我们通过分享url: http://localhost.com:8097/env/env_name 让其他人访问特定的env。

我们的 envs 默认通过$HOME/.visdom/ 加载。也可以将自定义的路径当作命令行参数传入。

不要轻易移除目录下的env_name.json文件，这将导致相应的环境也会被删除。

可以通过以下代码建立新的environment。

In [ ]:

import visdom
vis = visdom.Visdom(env='pytorchenv')
# vis = visdom.Visdom(env=env_name)的作用是构建一个客户端
# env_name 是指定的环境的名称（字符串），也可以指定host，port等其他参数

import visdom vis = visdom.Visdom(env='pytorchenv') # vis = visdom.Visdom(env=env_name)的作用是构建一个客户端 # env_name 是指定的环境的名称（字符串），也可以指定host，port等其他参数

3.2 pane（窗格）¶

Pane可以理解为用于可视化图表、图片、文本、视频的容器。一个环境里可以使用不同的窗格来可视化或记录某一信息。

我们可以对pane进行拖放，删除，调整大小和销毁等操作。

一个程序既可以使用同一个env中的不同pane，也可以通过指定win来使用同一个env中的pane。

4 使用Visdom绘图¶

4.1 基本绘制¶

在接下来的示例中，我们将围绕常见的line、image、text等操作进行介绍。

还需要注意的是visdom仅仅支持PyTorch的tensor和numpy的ndarray的数据结构，不支持Python中的int、float等类型，因此在传入前应该确保我们的数据格式是tensor或numpy。

下面我们来运行一下最基础的示例吧~！

In [ ]:

import visdom
import numpy as np
vis = visdom.Visdom(env = 'pytorchenv')  # 指定使用的环境，若不指定将默认使用main
vis.text('Hello, world!')  # 输出文本字符
vis.image(np.zeros((3, 224, 224)))  # 输出大小为3*224*224（CxHxW）大小的黑色图片

import visdom import numpy as np vis = visdom.Visdom(env = 'pytorchenv') # 指定使用的环境，若不指定将默认使用main vis.text('Hello, world!') # 输出文本字符 vis.image(np.zeros((3, 224, 224))) # 输出大小为3*224*224（CxHxW）大小的黑色图片

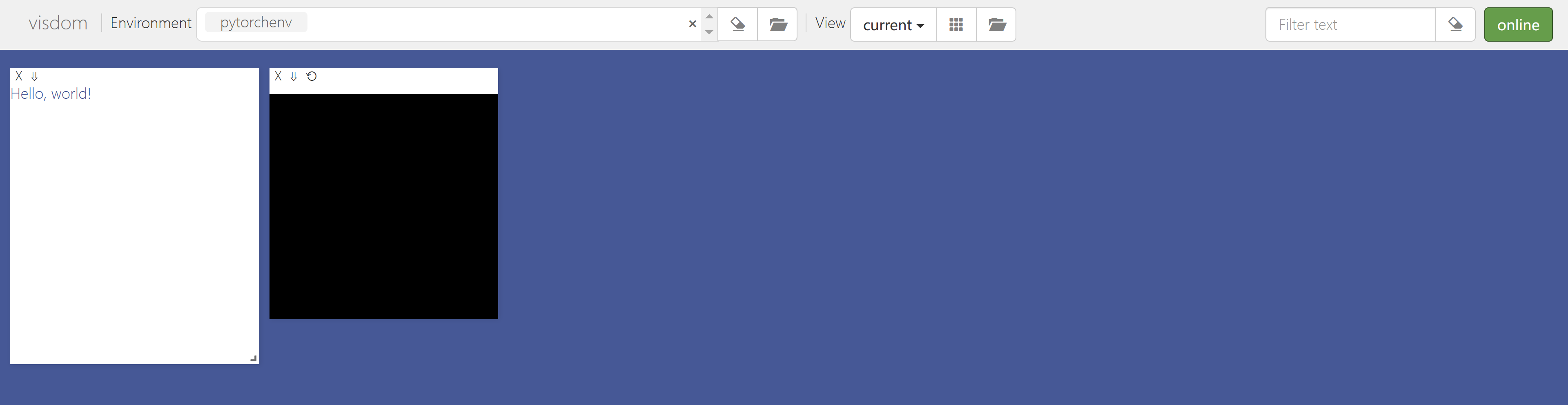

我们发现原来的界面出现了一个文本和一幅图像

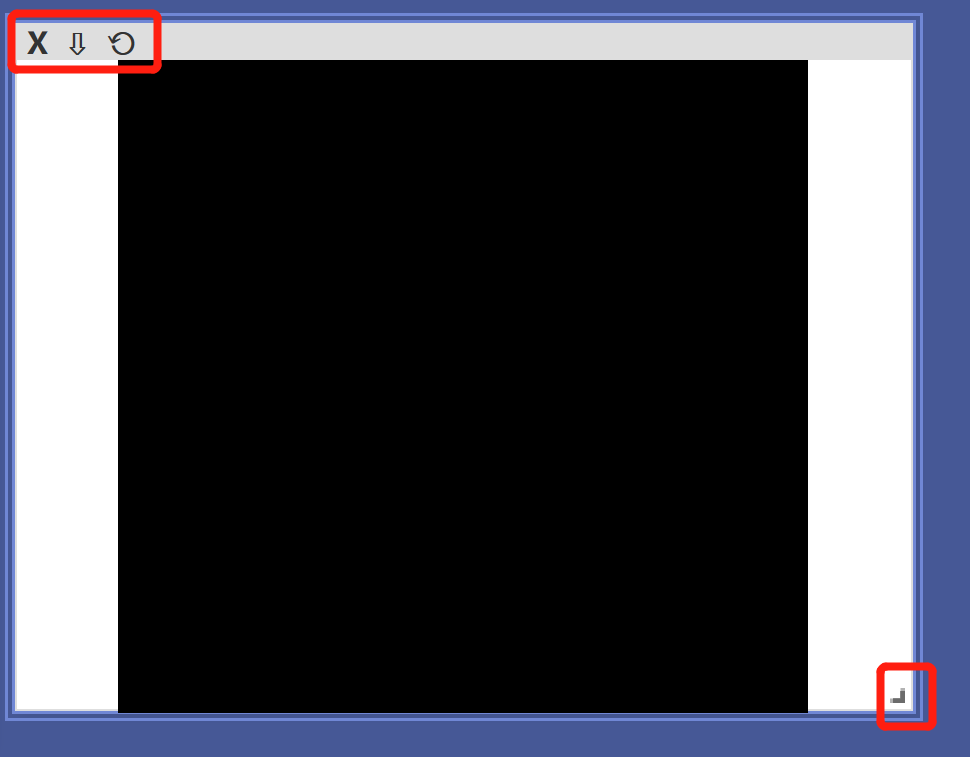

如下图所示，左上角的图标从左到右分别代表“关闭”、“下载”和“刷新”。点击右下角按钮可进行拖拽操作。

除此以外，我们通常会传入win和opt来进行设置。

• win：用于指定pane的名字，若不指定，visdom会自动分配给我们一个新的pane。但是我们一般需要在原始图片上修改。因此建议每次操作都指定win。
• opts：用来可视化配置，接收一个字典，常见的option包括title，xlabel，ylabel，width等，用来设置pane的显示格式。
• append：在visdom中，每次操作都会覆盖前面的值，但在可视化损失函数时往往需要不断更新数值且不覆盖前面的数值，这时，只需要传入update = 'append'这个参数来避免覆盖之前的数值即可。

再来尝试一下其他案例吧~！

In [ ]:

import torch
import visdom as vis
vis = vis.Visdom(env='pytorchenv')
x = torch.arange(1,30,0.01)
y = torch.sin(x)
vis.line(X=x,Y=y,win='sinx',opts={'title':'y.sin(x)'})

import torch import visdom as vis vis = vis.Visdom(env='pytorchenv') x = torch.arange(1,30,0.01) y = torch.sin(x) vis.line(X=x,Y=y,win='sinx',opts={'title':'y.sin(x)'})

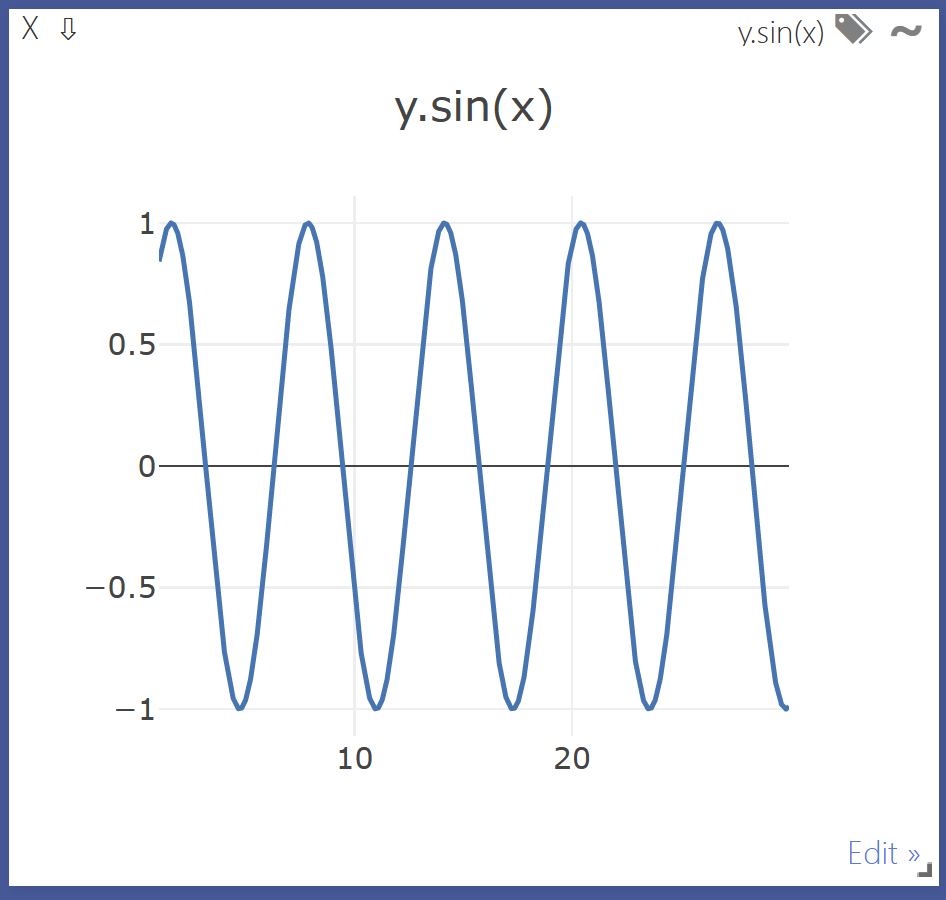

结果如下所示：

In [ ]:

import visdom as vis
vis = vis.Visdom(env='pytorchenv')
vis.image(torch.randn(64,64),win='rand1')  #可视化一张随机的黑白图片
vis.image(torch.randn(3,64,64),win='rand2')  #可视化一张随机的彩色图片
vis.images(torch.randn(36,3,64,64).numpy(), nrow=6, win='rand3', opts={'title':'demo'})  #可视化36张随机彩色图片，每一张6行

import visdom as vis vis = vis.Visdom(env='pytorchenv') vis.image(torch.randn(64,64),win='rand1') #可视化一张随机的黑白图片 vis.image(torch.randn(3,64,64),win='rand2') #可视化一张随机的彩色图片 vis.images(torch.randn(36,3,64,64).numpy(), nrow=6, win='rand3', opts={'title':'demo'}) #可视化36张随机彩色图片，每一张6行

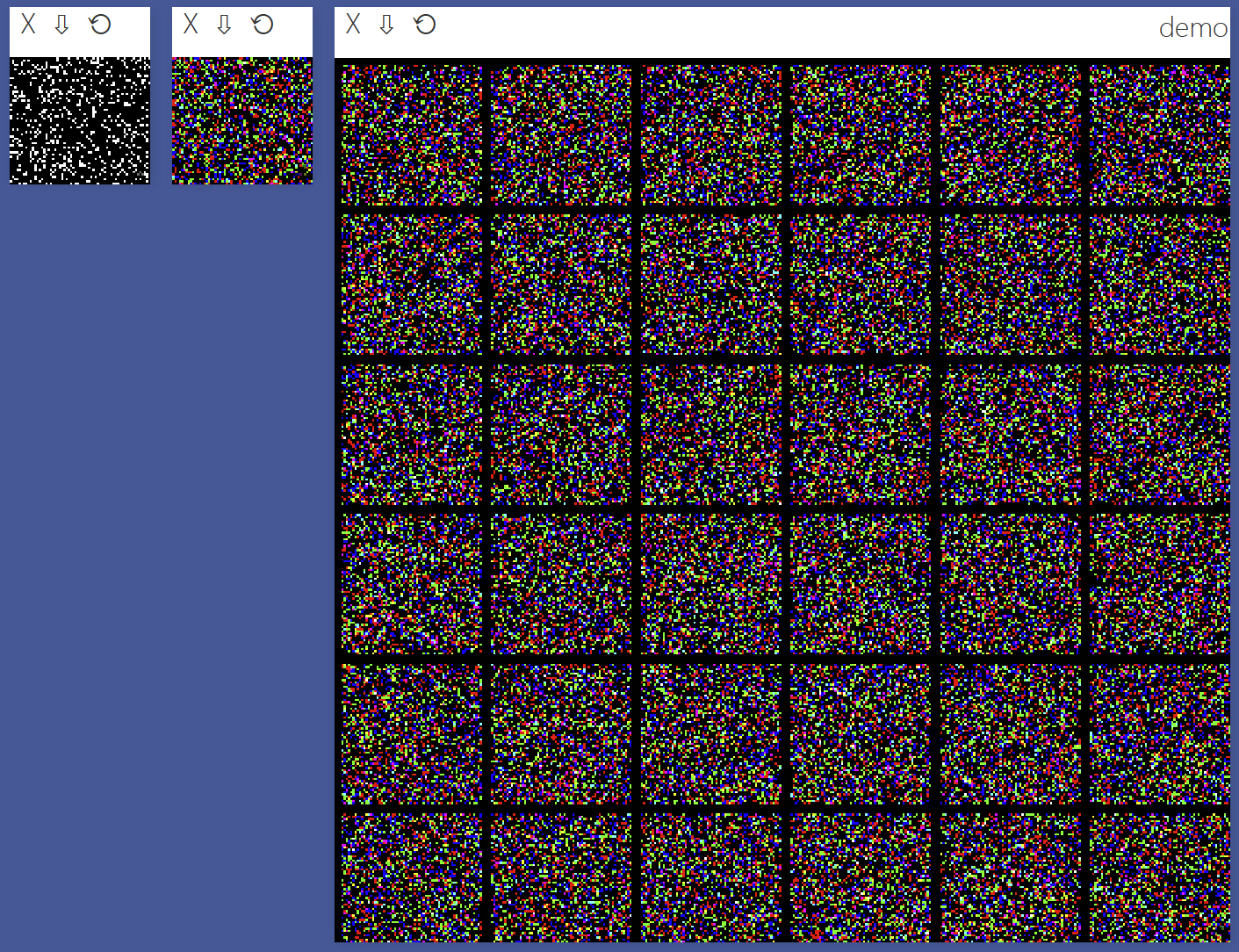

结果如下所示：

除了text、line、image、images以外，Visdom还支持以下基本可视化函数：

• vis.image : 图片
• vis.line: 曲线
• vis.images : 图片列表
• vis.text : 抽象HTML 输出文字
• vis.properties : 属性网格
• vis.audio : 音频
• vis.video : 视频
• vis.svg : SVG对象
• vis.matplot : matplotlib图
• vis.save : 序列化状态服务端

上述函数可传入的参数：

• opts.title : 图标题
• win : 窗口名称
• opts.width : 图宽
• opts.height : 图高
• opts.showlegend : 显示图例 (true or false)
• opts.xtype : x轴的类型 ('linear' or 'log')
• opts.xlabel : x轴的标签
• opts.xtick : 显示x轴上的刻度 (boolean)
• opts.xtickmin : 指定x轴上的第一个刻度 (number)
• opts.xtickmax : 指定x轴上的最后一个刻度 (number)
• opts.xtickvals : x轴上刻度的位置(table of numbers)
• opts.xticklabels : 在x轴上标记标签 (table of strings)
• opts.xtickstep : x轴上刻度之间的距离 (number)
• opts.xtickfont :x轴标签的字体 (dict of font information)
• 有关y轴的参数只需将上述x换成y即可
• opts.marginleft : 左边框 (in pixels)
• opts.marginright :右边框 (in pixels)
• opts.margintop : 上边框 (in pixels)
• opts.marginbottom : 下边框 (in pixels)
• opts.lagent=[''] : 显示图标

4.2 其他图表绘制¶

我们在第一步创建的Visdom的实例vis支持以下画图函数，这些函数接口由Plotly所提供。

• vis.scatter : 绘制2D 或 3D 散点图
• vis.line : 线形图
• vis.stem : 茎状图
• vis.heatmap : 热力图
• vis.bar : 柱状图
• vis.histogram: 直方图
• vis.boxplot : 箱线图
• vis.surf : 曲面图
• vis.contour : 等高线图
• vis.quiver : 折线图
• vis.mesh : 网格图
• vis.dual_axis_lines : 双 y 轴线图

下面将以柱状图的绘制为例。

In [ ]:

from visdom import Visdom
import numpy as np

vis = Visdom(env='pytorchenv')
vis.bar(X=np.random.rand(4, 2),
        win='test1',
        opts=dict(
        stacked=False,  # 是否堆叠柱形（若为False，效果如下图demo1所示；若为True，效果如下图demo2所示
        legend=['A', 'B'],   # 图例标签名称
        rownames=['top1', 'top5', 'top10', 'top20'],  # 列名称
        title='demo1',  # 图表标题
        ylabel='rank-k  Error Rate',  # y轴名称
        xtickmin=0.4,  # x轴左端点起始位置
        xtickstep=0.4  # 每个柱形间隔距离
    ))

from visdom import Visdom import numpy as np vis = Visdom(env='pytorchenv') vis.bar(X=np.random.rand(4, 2), win='test1', opts=dict( stacked=False, # 是否堆叠柱形（若为False，效果如下图demo1所示；若为True，效果如下图demo2所示 legend=['A', 'B'], # 图例标签名称 rownames=['top1', 'top5', 'top10', 'top20'], # 列名称 title='demo1', # 图表标题 ylabel='rank-k Error Rate', # y轴名称 xtickmin=0.4, # x轴左端点起始位置 xtickstep=0.4 # 每个柱形间隔距离 ))

In [ ]:

from visdom import Visdom
import numpy as np

vis = Visdom(env='pytorchenv')
vis.bar(X=np.random.rand(4, 2),
        win='test2',
        opts=dict(
        stacked=True,  # 是否堆叠柱形（若为False，效果如下图demoA所示；若为True，效果如下图demoB所示
        legend=['A', 'B'],   # 图例标签名称
        rownames=['top1', 'top5', 'top10', 'top20'],  # 列名称
        title='demo2',  # 图表标题
        ylabel='rank-k  Error Rate',  # y轴名称
        xtickmin=0.4,  # x轴左端点起始位置
        xtickstep=0.4  # 每个柱形间隔距离
    ))

from visdom import Visdom import numpy as np vis = Visdom(env='pytorchenv') vis.bar(X=np.random.rand(4, 2), win='test2', opts=dict( stacked=True, # 是否堆叠柱形（若为False，效果如下图demoA所示；若为True，效果如下图demoB所示 legend=['A', 'B'], # 图例标签名称 rownames=['top1', 'top5', 'top10', 'top20'], # 列名称 title='demo2', # 图表标题 ylabel='rank-k Error Rate', # y轴名称 xtickmin=0.4, # x轴左端点起始位置 xtickstep=0.4 # 每个柱形间隔距离 ))

输出结果如下图所示：

4.3 可视化图片¶

在处理图像数据时，可以使用Visdom对图像进行可视化

In [ ]:

import visdom
from PIL import Image
import torchvision.transforms.functional as F

vis = visdom.Visdom(env='pytorchenv')
img = Image.open('img/Lenna.jpg')
img_tensor = F.to_tensor(img)  # 将图像转为tensor类型
print(img_tensor.shape)  # 输出图片大小，可省略
vis.image(img_tensor, win='photo')

import visdom from PIL import Image import torchvision.transforms.functional as F vis = visdom.Visdom(env='pytorchenv') img = Image.open('img/Lenna.jpg') img_tensor = F.to_tensor(img) # 将图像转为tensor类型 print(img_tensor.shape) # 输出图片大小，可省略 vis.image(img_tensor, win='photo')

输出结果如下图所示：

看完以上内容，你是否依然摸不着头脑，还是不知该如何运用这些函数与参数？没关系，在接下来的学习中我们会用一些实例帮助大家掌握。

5 利用Visdom可视化训练过程¶

经过上述学习，相信大家已经对Visdom有了一个初步的了解，在接下来的这部分中，我们将通过具体地案例来帮助大家通过Visdom更好地查看损失函数变化。

5.1 绘制实时曲线¶

In [ ]:

# 单条曲线绘制
import visdom
vis = visdom.Visdom(env="pytorchenv")
'''起点'''
vis.line([0.],     #第一个点的Y坐标
         [0.],     #第一个点的X坐标
         win='train loss',  # 窗口名称
         opts=dict(title = 'train_loss',xlabel='episodes',ylabel='loss') #图标题、x轴和Y轴标签
         ) #设置起点
'''模型数据'''
vis.line([1.],[1.],       #下一点的Y坐标及X坐标
         win='train loss',  # 窗口名称 与上个窗口同名表示显示在同一个表格里
         update='append')  # 添加到上一个点的后面

# 单条曲线绘制 import visdom vis = visdom.Visdom(env="pytorchenv") '''起点''' vis.line([0.], #第一个点的Y坐标 [0.], #第一个点的X坐标 win='train loss', # 窗口名称 opts=dict(title = 'train_loss',xlabel='episodes',ylabel='loss') #图标题、x轴和Y轴标签 ) #设置起点 '''模型数据''' vis.line([1.],[1.], #下一点的Y坐标及X坐标 win='train loss', # 窗口名称 与上个窗口同名表示显示在同一个表格里 update='append') # 添加到上一个点的后面

结果如下图所示：

• 点击右上角的标签按钮，出现详细的属性信息。
• 鼠标悬浮在图片上方，可以进行更多操作，如放大、缩小、下载为png图片等。
• 点击右下角的“edit”，还可对页面进行编辑操作。

In [ ]:

# 多条曲线绘制 实际上就是传入y值时为一个向量
vis = visdom.Visdom(env="pytorchenv")

'''起点'''
vis.line([[0.0,0.0]],    # Y的起始点
          [0.],    # X的起始点
         win="test loss",    #窗口名称
         opts=dict(title='test_loss')  # 图像标例
        )
'''模型数据'''
vis.line([[1.1,1.5]],   # Y的下一个点
        [1.],   # X的下一个点
        win="test loss",  # 窗口名称
        update='append')   # 添加到上一个点后面

# 多条曲线绘制 实际上就是传入y值时为一个向量 vis = visdom.Visdom(env="pytorchenv") '''起点''' vis.line([[0.0,0.0]], # Y的起始点 [0.], # X的起始点 win="test loss", #窗口名称 opts=dict(title='test_loss') # 图像标例 ) '''模型数据''' vis.line([[1.1,1.5]], # Y的下一个点 [1.], # X的下一个点 win="test loss", # 窗口名称 update='append') # 添加到上一个点后面

输出结果如下图所示：

5.2 初识可视化训练过程¶

为方便学习，我们使用自带的MNIST数据进行可视化训练过程的展示。

In [ ]:

'''
导入库文件
'''
import  torch
import  torch.nn as nn
import  torch.nn.functional as F
import  torch.optim as optim
from torchvision import datasets, transforms
import visdom
import numpy as np
'''
构建简单的模型:简单线性层+Relu函数的多层感知机
'''
class MLP(nn.Module):

    def __init__(self):
        super(MLP, self).__init__()
        self.model = nn.Sequential(
            nn.Linear(784, 200),
            nn.ReLU(inplace=True),
            nn.Linear(200, 200),
            nn.ReLU(inplace=True),
            nn.Linear(200, 10),
            nn.ReLU(inplace=True))
    def forward(self, x):
        x = self.model(x)
        return x

'''
设置超参数
'''
batch_size = 128
learning_rate = 0.01
epochs = 10

'''
加载数据
'''
train_loader = torch.utils.data.DataLoader(datasets.MNIST(
    'data', #
    train=True,
   download=True,
    transform=transforms.Compose(
        [transforms.ToTensor(),
         transforms.Normalize((0.1307, ), (0.3081, ))])),
                                           batch_size=batch_size,
                                           shuffle=True)
test_loader = torch.utils.data.DataLoader(datasets.MNIST(
    'data',
    train=False,
    transform=transforms.Compose(
        [transforms.ToTensor(),
         transforms.Normalize((0.1307, ), (0.3081, ))])),
                                          batch_size=batch_size,
                                          shuffle=True)

''' 导入库文件 ''' import torch import torch.nn as nn import torch.nn.functional as F import torch.optim as optim from torchvision import datasets, transforms import visdom import numpy as np ''' 构建简单的模型:简单线性层+Relu函数的多层感知机 ''' class MLP(nn.Module): def __init__(self): super(MLP, self).__init__() self.model = nn.Sequential( nn.Linear(784, 200), nn.ReLU(inplace=True), nn.Linear(200, 200), nn.ReLU(inplace=True), nn.Linear(200, 10), nn.ReLU(inplace=True)) def forward(self, x): x = self.model(x) return x ''' 设置超参数 ''' batch_size = 128 learning_rate = 0.01 epochs = 10 ''' 加载数据 ''' train_loader = torch.utils.data.DataLoader(datasets.MNIST( 'data', # train=True, download=True, transform=transforms.Compose( [transforms.ToTensor(), transforms.Normalize((0.1307, ), (0.3081, ))])), batch_size=batch_size, shuffle=True) test_loader = torch.utils.data.DataLoader(datasets.MNIST( 'data', train=False, transform=transforms.Compose( [transforms.ToTensor(), transforms.Normalize((0.1307, ), (0.3081, ))])), batch_size=batch_size, shuffle=True)

In [ ]:

# 注意此处初始化visdom类
vis = visdom.Visdom(env="pytorchenv")

# 绘制起点
vis.line([0.], [0.], win="train loss", opts=dict(title='train_loss'))
device = torch.device('cuda:0')  # 指定GPU
net = MLP().to(device)  # 初始化网络
optimizer = optim.SGD(net.parameters(), lr=learning_rate)
criteon = nn.CrossEntropyLoss().to(device)

for epoch in range(epochs):
    for batch_idx, (data, target) in enumerate(train_loader):
        data = data.view(-1, 28 * 28)
        data, target = data.to(device), target.cuda()
        logits = net(data)
        loss = criteon(logits, target)

        optimizer.zero_grad()
        loss.backward()
        # print(w1.grad.norm(), w2.grad.norm())
        optimizer.step()
        if batch_idx % 100 == 0:
            print('Train Epoch: {} [{}/{} ({:.0f}%)]\tLoss: {:.6f}'.format(
                epoch, batch_idx * len(data), len(train_loader.dataset),
                100. * batch_idx / len(train_loader), loss.item()))

    test_loss = 0
    correct = 0
    for data, target in test_loader:
        data = data.view(-1, 28 * 28)
        data, target = data.to(device), target.cuda()
        logits = net(data)
        test_loss += criteon(logits, target).item()

        pred = logits.argmax(dim=1)
        correct += pred.eq(target).float().sum().item()

    test_loss /= len(test_loader.dataset)
    # 绘制epoch以及对应的测试集损失loss
    vis.line([test_loss], [epoch], win="train loss", update='append') # win是必须的
    print('\nTest set: Average loss: {:.4f}, Accuracy: {}/{} ({:.0f}%)\n'.format(
    test_loss, correct, len(test_loader.dataset), correct / len(test_loader.dataset)))

# 注意此处初始化visdom类 vis = visdom.Visdom(env="pytorchenv") # 绘制起点 vis.line([0.], [0.], win="train loss", opts=dict(title='train_loss')) device = torch.device('cuda:0') # 指定GPU net = MLP().to(device) # 初始化网络 optimizer = optim.SGD(net.parameters(), lr=learning_rate) criteon = nn.CrossEntropyLoss().to(device) for epoch in range(epochs): for batch_idx, (data, target) in enumerate(train_loader): data = data.view(-1, 28 * 28) data, target = data.to(device), target.cuda() logits = net(data) loss = criteon(logits, target) optimizer.zero_grad() loss.backward() # print(w1.grad.norm(), w2.grad.norm()) optimizer.step() if batch_idx % 100 == 0: print('Train Epoch: {} [{}/{} ({:.0f}%)]\tLoss: {:.6f}'.format( epoch, batch_idx * len(data), len(train_loader.dataset), 100. * batch_idx / len(train_loader), loss.item())) test_loss = 0 correct = 0 for data, target in test_loader: data = data.view(-1, 28 * 28) data, target = data.to(device), target.cuda() logits = net(data) test_loss += criteon(logits, target).item() pred = logits.argmax(dim=1) correct += pred.eq(target).float().sum().item() test_loss /= len(test_loader.dataset) # 绘制epoch以及对应的测试集损失loss vis.line([test_loss], [epoch], win="train loss", update='append') # win是必须的 print('\nTest set: Average loss: {:.4f}, Accuracy: {}/{} ({:.0f}%)\n'.format( test_loss, correct, len(test_loader.dataset), correct / len(test_loader.dataset)))

得到输出如下图所示：

以上内容只是Visdom工具的初步知识，更多有意思的操作等待大家在实际中探索~

参考链接：

1. 轻松学 Pytorch–Visdom 可视化
2. 可视化工具Visdom的使用

---
